Hochkapazitäts-PET-Pelletiermaschine PVC-Recycling-Twin-Screw-Extruder Wasserspülsträhnen Pelletierungslinie

Wasser aus einem Zwillingsschrauben-ExtruderfLushing Strands Pelletizing Line GTE-52B/40/500-55kw

A. Verwendungsbedingungen:

Anwendungsbereich: PET-Chips oder -Flocken

Ausgabe:Etwa 130-200 kg/h, je nach Rohstoff, Formel und Verarbeitungsbedingungen usw.

Elektrische Stromquelle: 3 × 380 V fünf Fäden; 50 Hz;

Druckluft: 5 bis 8 bar

Wasser: -3-5bar; -10-30°C;

Die Anforderungen dürfen keine Verunreinigungen enthalten, die zur Verstopfung und Korrosion des Wärmetauschers führen können.

B. Handelswaren:

C.Hauptspezifikation

1.Schraublader

• ZJF-300 Schraublader, Leistung des Motors ist 1,5 kw
• Kapazität des Ladegeräts 400 kg
• alle Teile, die mit dem Rohstoff in Berührung kommen, aus Edelstahl bestehen.

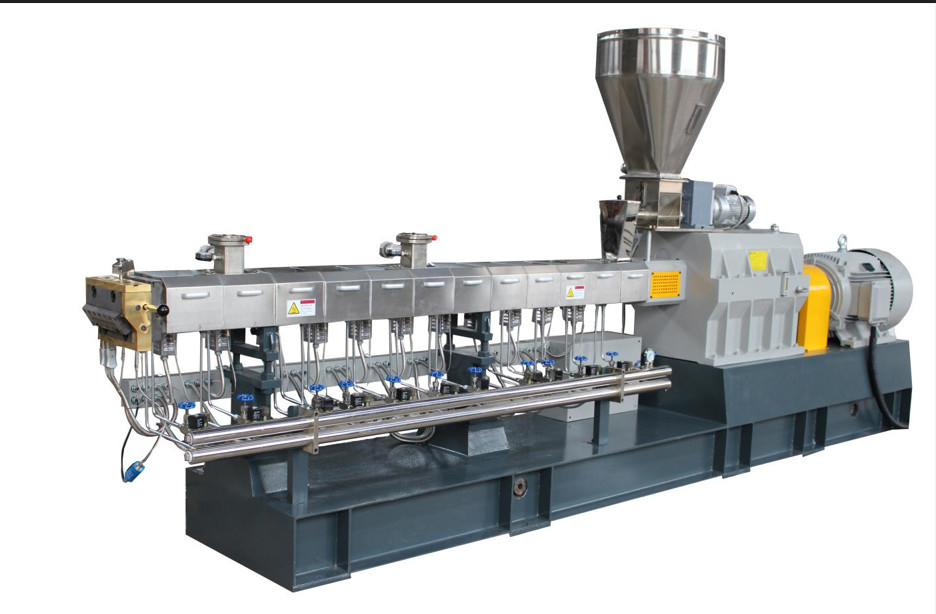

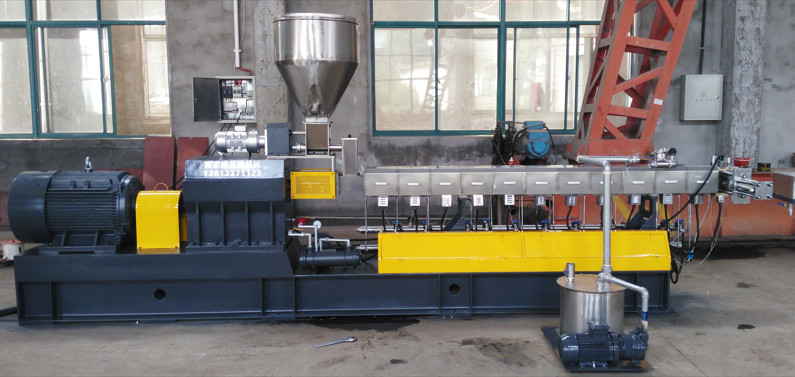

2.GTE-52B Gastmaschine L/D=44 R max = 500 Rpm

• Die Hauptmotorleistung beträgt 55 kW (AC), die von Siemens beide Motorhersteller produziert wird.
• B-Typ Hochgeschwindigkeits- und Hochdrehmomentgetriebe und Reduktionsverhältnis:1.Die kompakte Maschine verfügt über eine integrierte Drehzahlreduzierung und Drehmomentübertragung mit einem Design von drei parallelen Achsen.Drehmomentübertragungsvorrichtung und als Radiallager in der AusgangswelleDas Material des Getriebes ist 40CrNiMoAlA und die Bearbeitungsgenauigkeit ist 6 Grad.
• Schraubendurchmesser: Φ51,4 mm, L/D = 44:1 und die Schraube ist Blockart.mit hoher IntensitätDie Schraubkomponenten bestehen aus hochwertigem Hochgeschwindigkeitswerkzeugstahl, W6Mo5Cr4V2,mit einer Breite von mehr als 20 mm,. Vollhärte: HRC58~60.

Die Länge des Fass: L=210mm/Abschnitt. 11 Abschnitte Fasskörper. Der Fass besteht aus 38CrMoAlA. Fass Kühlverfahren: Wasserkühlung.^St.Das Fass wird für Futtermittel verwendet;^Dieist die Lüftungsflasche und die 8.10^thDas Fass ist für Vakuum, die 11^DieDie anderen Fässer sind mit geschlossenem Mund.

Heizungssystem: 11 Heizbereiche (einschließlich Bildschirmwechsel und Druckmaschine).für die anderen Abschnitte wird ein Aluminiumheizgerät verwendetDie Heizleistung ist hoch und die Temperaturerhaltung ist so gut wie der Asbest, der außerhalb der Heizung verwendet wird.Der Erddämmungswiderstand des Heizgeräts beträgt mehr als 10 MΩ und die gesamte Heizleistung beträgt etwa 25 kW.

3.GTE-50 zwei Schrauben-Zuführer

• Ein Satz mit einer Motorenleistung von 0,75 kW. Für die Drehzahlregelung wird die Frequenzregelung ABB verwendet.1.
• In der Fütterungsanlage befindet sich eine horizontale Rührvorrichtung und im Fütterungsgetriebe ein Schmierfett.
• Das Material der Hoppe ist Edelstahl und es ist eine Federschraube, die in der Fütterung verwendet wird.

4.Ölschmiersystem

• Kraft der Ölpumpe:0.55 kw
• Schmierölmodell:Hai Marke 6402 in Shanghai hergestellt, Mittellastgetriebeöl, Modell: 85W/90GL - 4.
• Modell des Kondensators:SL-408
• Modell der Ölpumpe für Schmiermittel:NB B10

Mit dem Filter reinigen Sie den Schmutz des Öls und schützen Sie das Getriebe für eine lange Lebensdauer.

Mit Hilfe des Druckindikators wird die Ölschmierung überwacht.

5.Weichwassersystem

• Das Innere des Fasskörpers wird mit weichem Wasser gekühlt, und die Haupteingangs- und Ausgangsrohren sind aus Edelstahl.
• Die Weichwasserbox ist vom Fasskörper getrennt, bequem zum Reinigen und Reparieren.
• Holland JOCK Elektromagnetventil
• Art der Kühlung: Wasserkühlung
• Leistung der Kühlpumpe: 0,55 kW

6.Vakuumsystem

• Wasserring-Vakuumpumpe
• Motor für die Antriebskraft: 2,2 kW
• Die maximale Einatmungskapazität: 8-20 L/S
• Das Rohr verbindet die Vakuumpumpe und die Vakuumkammer mit einem Halteventil, um den Rückfluss des Wassers zu verhindern.

7.Hydraulischer Bildschirmwechsler

• Hydraulischer Bildschirmwechsler, Plattenfilter, sehr größere Filtergröße. Die Bedienung des Bildschirmwechsels ist einfach, was die Kontinuität der Produktion erreichen kann
• Heizgeräte aus gegossenem Kupfer
• Die Leistung der Hydraulikstation beträgt 2,2 kW, Doppelzylinder zum Wechseln des Bildschirms

8.Wasserkühldämpfer

• Derrick-Typ Streife, Stange Heizung für den Streife Kopf verwendet wird
• Loch 9 - Φ5,5 mm

9.Spülwasserdurch

• Der Wassertrog besteht aus Edelstahl SUS304, Modus: 3000mm
• Der Trog kann durch einen Luftzylinder bewegt werden, der normalerweise beim Starten oder Schließen der Maschine arbeitet.
• Es gibt eine Platte, um den Wasserdruck zu steuern, mit flexiblen Rohrverbindungen.

10.Pelletizer für das Spülen

• Maximale Kapazität des Pelletizer: 300 kg/h
• Maximale Menge an Strang: 20 Stück
• Produktgröße: Φ3 × 3 mm
• Motorleistung für Pelletizer: 4 kW
• Geschwindigkeitsregler: ABB
• Material der Pelletizerrolle: Körper aus Edelstahl mit Zc60-Klingen.

11.Wasserentwässerungsmaschine

• Die Leistung des Motors beträgt 3 kW
• Die Leistung der Wasserpumpe beträgt 2,2 kW
• Ein Satz Wasserkühlbehälter

12.Vibrationssiebe

• ZS-0.3 Vibrationssiebe.
• Die Leistung des Motors beträgt 0,4 kw × 1
• Die Vibrationsleistung beträgt 300 kg/h.

13.Produktsilo

• Leistung des Blasers: 2,2 kw
• Die Rohrleitungen sind aus Edelstahl.
• Volumen des Silos: 0,8 cbm
• Material: Edelstahl
• mit einer Breite von nicht mehr als 15 mm

14.Elektrische Schränke

• 3 × 380 V, Wechselstrom, 50 Hz.
• Die wichtigsten Steuerkomponenten sind LG-Produkte.
• Steuerknöpfe sind Schneider-Produkte aus Frankreich.
• Hauptmotor: Wechselstrommotor 55 kW
• Der ABB-Wandler wird für die Drehzahlregelvorrichtung der Gastmaschine verwendet.
• Für die Drehzahlregelvorrichtung des Fütterers wird der Frequenzwandler ABB verwendet.
• Druckmessbereich: 0-25 Mpa.
• Das elektromagnetische Ventil stammt von Jorc aus Holland.
• Das elektrische Steuerungssystem steuert die Temperaturregelung, das Antriebssystem und das Verriegelungssystem.

15.Ersatzteile

• Schraubelemente mit einer Breite von ~ 400 mm
• Elektrische Heizung geschlossene Aluminiumheizung 1 Paar

Offene Aluminiumheizung 1 Paar

Die Head Heater 1 Paar

• Gewalzte Öldichtung 3 Stück
• 2 Stück
• Werkzeugkasten 1 Einheit
• Kupferstange Φ30 × 250 mm 1 Stück
• Asbesthandschuhe 2 Stück

16.Technische Unterlagen

• Zeichnungen der elektrischen Montage 1 Satz
• Benutzerhandbuch für den zweischraubenförmigen Extruder 1 Set
• Benutzerhandbuch für den Frequenzumrichter 1 Satz
• Benutzerhandbuch des Temperaturmessers 1 Satz
• Zeichnungskarte der Getriebeanlage 1 Satz
• Schraubkombinationszeichnung 1 Satz
• Kompetenzbescheinigung 1 Satz
• Spezifikation und Zertifizierung des gekauften Teil-1-Satzes
