Name: Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure
Brand: Shenzhen HYPET Co., Ltd.
SKU: 200-600 mm Doppelwandgewölbte Rohrleitung
Price: 382,140.00 USD
Availability: InStock

Zu Hause > produits > Kunststoffrohr-Verdrängungs-Linie >

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

Doppelwandgewölbte Rohrstrangleitung

Produktionslinie für doppelwandige Wellrohren

200-600 mm Wellenrohr Produktionslinie

Herkunftsort:

China

Markenname:

Hypet

Zertifizierung:

ISO9001,CE

Modellnummer:

200-600 mm Doppelwandgewölbte Rohrleitung

Kontakt mit uns

Bitte um ein Angebot

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

Einzelheiten zum Produkt

Keywords:

200-600mm Double Wall Corrugated Pipe Line

Final product:

Double Wall Corrugated Pipe

Pipe range:

200-600mm

Hohlräume:

Einzigartig

Extruder model:

SJ90/33 & SJ120/33

Extruder type:

Single screw type

Steuerungssystem:

PLC mit Touchscreen

Processing material:

HDPE/PPR granules

Key parts warranty:

1year

Installationsdienst für Ingenieure:

- Ja, das ist es.

Hervorheben:

Doppelwandgewölbte Rohrstrangleitung

Produktionslinie für doppelwandige Wellrohren

200-600 mm Wellenrohr Produktionslinie

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

USD399280-USD365000/SET

Verpackung Informationen

Standardpaket für die Seebeförderung

Lieferzeit

45 bis 75 Tage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

10 Stück/Monat

Verwandte Produkte

Video

20 - 63mm gewölbtes Rohr, das Maschine/gewölbte Rohr-Maschine/gewölbte Rohr-Verdrängungs-Maschine herstellt

Erhalten Sie besten Preis

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

Erhalten Sie besten Preis

Video

PVC-Flexible Soft Tube durchsichtige Gartenrohr 10-38mm Extrusionsmaschine Produktionslinie mit SJ75/30 Extruder

Erhalten Sie besten Preis

Video

10-38mm/0.5-2inches Fiber geflochtenes PVC-Rohr Maschine Garten Schlauch Weiches PVC-Rohr Extrusionslinie

Erhalten Sie besten Preis

Kontakt mit uns

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

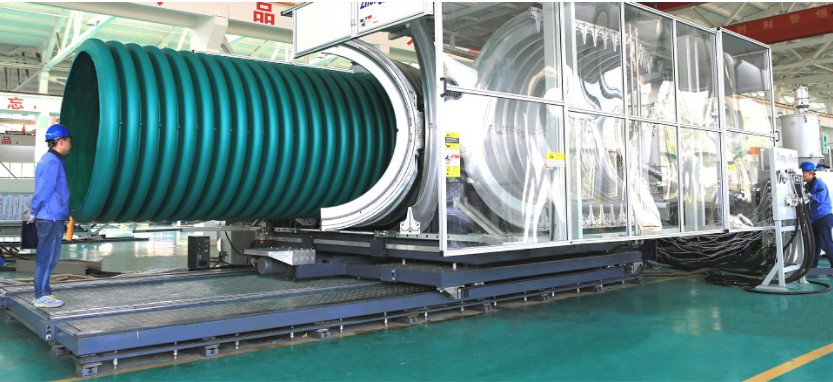

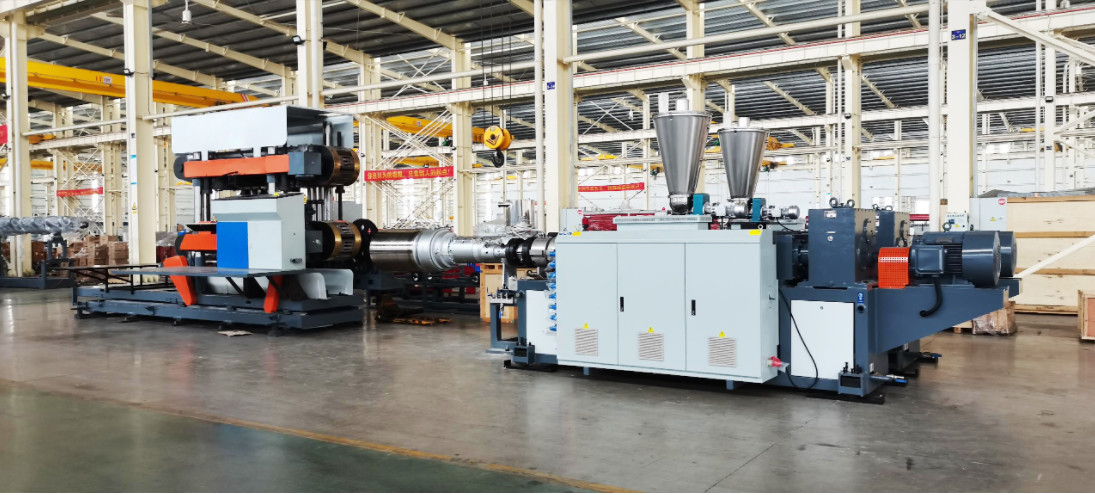

200-600mmDWCRohrproduktionslinie

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure 0

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure 1

Produktionsleistung

Rohrdurchmesser	200mm	300mm	400mm	500mm	600mm
Geschwindigkeit m/min	3,8-4,2	2,5-3,2	1,5-2,0	1,4-1,8	0,8-1,2
Rohr kg/m	1.9-2.3	4-4.9	7-8,5	10,5-14	15-19
Ausgabe	525 kg/h	795 kg/h	925 kg/h	1100 kg/h	1050 kg/h

Produktionsleistung:

Extruder

Motor

Heizungen

gewellt

Kühlung

Cutter

installieren

tatsächlich

HYSJ120/33

200 kW

42 kW

Vakuum 15*3

Andere 13 kW

5,5 kW

3 kW

467 kW

270 kW

HYSJ90/33

132 kW

27 kW

Produktionszustand

Material

Leistung kW

Wasser

Luft

Kühler

Pool

Operator

PE/PP-Granulat

467/270

0,8 m³/min ≤15℃,≥0,3 MPa

0,3 m³/min

> 0,6 MPa

25 PS + 100t Turm

20 m3

2-3 Personen

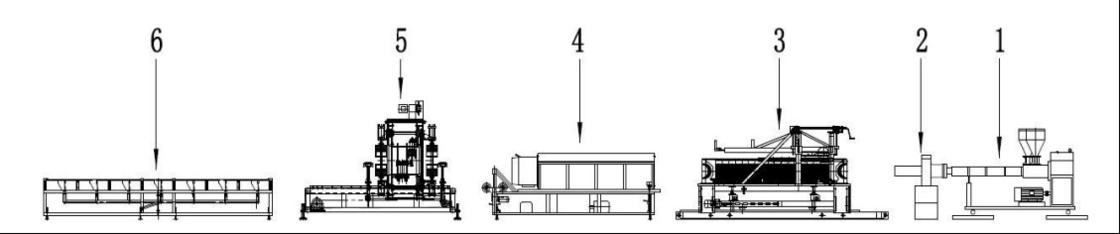

Kommerzielle Artikel:

NEIN.	Artikelname	Modell	Beschreibung	Menge (Satz)
200-600mmDWCRohrproduktionslinie
1	Extruder	SJ90/33	Hocheffizienter Extruder für die Innenschicht 132 kW mit Lader und Trockner	1
2	Extruder	SJ120/33	Hocheffizienter Extruder für die Außenschicht 200 kW mit Lader und Trockner	1
3	Gestaltung	ZC-600H	Hochgeschwindigkeits-Wellenformmaschine mit Wasserkühlung	1
4	Kühlung	LQ-600	Wassersprühender Kühltank	1
5	Cutter	QG-600	Staubfreier Cutter mit zwei Messern	1
6	Stapler	DF-600	Stapler in 4-6 Metern	1
7	Kopf sterben	JT-200	Schneidkopf für 200 mm mit Kühlhülse	1
8		JT-300	Schneidkopf für 300 mm mit Kühlhülse	1
9		JT-400	Schneidkopf für 400 mm mit Kühlhülse	1
10		JT-500	Schneidkopf für 500 mm mit Kühlhülse	1
12		JT-600	Schneidkopf für 600 mm mit Kühlhülse	1
13	Wellen Schimmel	MJ-200	Wellform für Größe 200 mm	1
14		MJ-300	Wellform für Größe 300 mm	1
15		MJ-400	Wellform für Größe 400 mm	1
16		MJ-500	Wellform für Größe 500 mm	1
17		MJ-600	Wellform für Größe 600 mm	1

Hilfsausrüstung für die oben genannte Wellrohrproduktion
1	Kühler	LS-25	Industriekühler mit 25 PS Leistung	1
2	Turm	100T	Kühlwasserturm für 100-Tonnen-Typ	1
3	Brecher	HYP-75	Starker Brecher mit 75 PS	1

1 HYSJ90/33Einschneckenextruder132kW Motorleistungfür die Innenschicht

SN	Teilename	Spezifikation	Beschreibung
1	Extruder	Extruder-Modell	HYSJ-90/33 Einzelschraube
		Ausgang max	480kg/h
		Mittelhöhe	1.250 mm
		Gewicht	4.100 kg
2	Schrauben	Durchmesser	Ø90 mm
		Schrauben-ID-Verhältnis	33:1
		Material	38CrMoAlA + Speziallegierung
		Beenden	Mit Stickstoff gefüllt (0,50–0,70 mm Tiefe) und poliert
		Kern der Schraube	Automatische Temperaturregelung

3	Fass	Material	Innenliegender Bimetallzylinder
		Innenausstattung	Mit Stickstoff gefüllt (0,50–0,70 mm Tiefe)
		Heizungskontrollbereich	7 Bereiche
		Heizweg	Heizung aus Aluminiumguss
		Heizleistung	25 kW
		Kühlsystem	Geräuscharmer Fasskühlventilator
		Kühlleistung	0,55 kW x7 Sätze
4	Getriebe	Gehäusematerial	Sphäroguss QT-500
		Getriebematerial	20CrMnTi
		Getriebeoberfläche	Mit hoher Präzision gehärtet und geschliffen
		Achsenmaterial	40Cr

5	Antriebsmotor	AC-Motorleistung	132 kW starker Schwerlastlader und lange Lebensdauer
5	Antriebsmotor	Wechselrichter-Controller	Delta-Wechselrichter. Andere Marke als Option.
6	Schmelzedruck/Temp	Schmelzdruck	0–50 MPa Messung
		Schmelztemperatur	0-400°C Messung
		Melt-Shows	Separat
7	Elektrisches Steuersystem	SPS-System	Komplettes Siemens-SPS-Steuerungssystem mit HYPET-Software.
		Elektrische Komponenten	Gebrandet in Siemens, Schneider RKC Omron, ABB, Shenider und kleinen unwichtigen Teilen in China berühmter Marke
		Zusätzliche Temperaturzone für den Düsenkopf	8 Zonen
		Schaltschrankfunktion	Alle Kabel und Anschlüsse sind mit Wire-Luftfahrtsteckern ausgestattet, so dass sie leicht auseinandergenommen werden können

2 HYSJ120 SiWinkelschneckenextruder200kW Motorleistungfür Außenschicht

SN	Teilename	Spezifikation	Beschreibung
1	Extruder	Extruder-Modell	HYSJ-120/33 Einzelschraube
		Ausgang max	750kg/h
		Mittelhöhe	1.250 mm
		Gewicht	4.800 kg
2	Schrauben	Durchmesser	Ø120 mm
		Schrauben-ID-Verhältnis	33:1
		Material	38CrMoAlA + Speziallegierung
		Beenden	Mit Stickstoff gefüllt (0,50–0,70 mm Tiefe) und poliert
		Kern der Schraube	Automatische Temperaturregelung

3	Fass	Material	Innenliegender Bimetallzylinder
		Innenausstattung	Mit Stickstoff gefüllt (0,50–0,70 mm Tiefe)
		Heizungskontrollbereich	9 Bereiche
		Heizweg	Heizung aus Aluminiumguss
		Heizleistung	40 kW
		Kühlsystem	Geräuscharmer Fasskühlventilator
		Kühlleistung	0,55 kW x9 Sätze
4	Getriebe	Gehäusematerial	Sphäroguss QT-500
		Getriebematerial	20CrMnTi
		Getriebeoberfläche	Mit hoher Präzision gehärtet und geschliffen
		Achsenmaterial	40Cr
5	Antriebsmotor	AC-Motorleistung	200 kW starker Schwerlastlader und lange Lebensdauer
		Wechselrichter-Controller	Delta-Wechselrichter. Andere Marke als Option.
6	Schmelzedruck/Temp	Schmelzdruck	0–50 MPa Messung
		Schmelztemperatur	0-400°C Messung
		Melt-Shows	Separat

7	Elektrisches Steuersystem	SPS-System	Komplettes Siemens-SPS-Steuerungssystem mit HYPET-Software.
		Elektrische Komponenten	Gebrandet in Siemens, Schneider RKC Omron, ABB, Shenider und kleinen unwichtigen Teilen in China berühmter Marke
		Zusätzliche Temperaturzone für den Düsenkopf	10 Zonen
		Schaltschrankfunktion	Alle Kabel und Anschlüsse sind mit Wire-Luftfahrtsteckern ausgestattet, sodass sie leicht auseinandergenommen werden können

3Hochgeschwindigkeits-Wellenformmaschine mit Wasserkühlung

SN	Artikel	Spezifikation
1	Typ	BG200-600 mm
2	Rohrgrößen	200/300/400/500/600 mm aus doppellagigem Wellrohr
3	Laufgeschwindigkeit max	6m/min
4	Schimmel bilden	Im geschlossenen Zustand kann jede Form austauschbar sein
5	Umformweg	Durch Vakuumdruck
6	Kühlweg n	Mit kaltem Wasser in der Kette durchgehen.
7	Antriebsmotor	7,5-kW-Wechselstrommotor mit Delta-Wechselrichter-Steuerungssystem
8	Vakuumpumpe	15 kW*3 Sätze
9	Wasserpumpe	5,5 kW *1 Satz
10	installierte Form	36 Paare
11	Gleismaterial formen	40Cr mit Stickstoffwärmebehandlung
12	Schmierung	Automatisches Schmiersystem durch Einstellung von Zeit und Position usw
13	Arbeitstisch	Durch Motorsteuerung in 3D-Richtung nach oben und unten verstellbar
14	Form und Basis	Genaue Positionierung durch Schwalbenschwanznuten
15	Formenwechsel	Mechanische Verriegelung, einfacher Austausch verschiedener Formen
16	Mittelhöhe	1250 mm +/- 50 mm

4 Spreizende KühlungTank

SN	Artikel	Spezifikation
1	Typ	LQ-600
2	Länge	6000
3	Rohrsortiment	200/300/400/500/600
4	Wasserpumpe	5,5 kW
5	Kühlende Art und Weise	Regen und Gischt
6	Tankmaterial	Edelstahl 304
7	Tankstruktur	Lässt sich zur einfachen Bedienung beidseitig öffnen
8	Führungsbasis	Ausgestattet mit einer aktiven Führungsvorrichtung, die das Gleiten des Rohrs erleichtert
9	Trockner	Starkes Trocknersystem für Rohre
10	Abschleppen	Einstellung der Fernabzugsvorrichtung für den Lochrohrlauf
11	Mittelhöhe	1250 mm +/- 50 mm

5 Staubfreier Schneider

SN	Artikel	Spezifikation
1	Typ	QG-600
2	Schnittweise	Doppelmesser mit Staubfreifunktion
3	Rohr schneiden	200–600 mm
4	Spannsystem	Steuerung mehrerer Luftzylinder zum Spannen
	Fütterungsmethode	Hydraulisches Steuersystem für die Fütterung
5	Längenkontrolle	Sowohl Messgerät als auch SPS-Befehl funktionieren
6	Schneidmotor	3 kW
7	Kontrollweg	Automatisch und manuell
8	Zentrierhöhe	1250 mm +/- 50 mm

6 Stapler

SN	Artikel	Spezifikation
1	Typ	QG-600
2	Rohrlänge	4000–6000 mm oder je nach Bedarf
3	Außenmaterial	Edelstahl 304
4	Verlängern und verkleinern	Durch Luftkontrolle
5	Qualitätskontrolle	Automatisches Wiegesystem
6	Höhenverstellung	Angepasst durch automatische Motorsteuerung

7 Matrizenkopfform und Formform

Matrizenkopfform

SN	Artikel	Spezifikation
1	Formformtyp	200/300/400/500/600 mm
2	Die Formstruktur	Durch die Spiralspaltstruktur ist die Entladung gleichmäßig und stabil
3	Heizzone des Düsenkopfes	12 Zonen 55 kW
4	Formmaterial	40Cr mit Stickstoffwärmebehandlung
5	Formläufer	Politur für Spiegelflächen
6	Einstellweg	Rundbolzenverstellung
7	Kühlung	Starkes Ringwasserkühlgerät zur Kühlung
8	Artikel inkl	200 mm (einschließlich Formformen, Kalibrierhülse, Schneidkopf) *1 Satz
		300 mm (einschließlich Formformen, Kalibrierhülse, Schneidkopf) *1 Satz
		400 mm (einschließlich Formformen, Kalibrierhülse, Schneidkopf) *1 Satz
		500 mm (einschließlich Formformen, Kalibrierhülse, Schneidkopf) *1 Satz
		600 mm (einschließlich Formformen, Kalibrierhülse, Düsenkopf) *1 Satz

Wellformform

SN	Artikel	Spezifikation
1	Formentyp	200/300/400/500/600 mm
2	Formmaterial	LY12 spezielle Aluminiumlegierung
	Besonderheit der Form	Hohe Wärmeleitfähigkeit, hohe Härte und Verschleißfestigkeit
3	Anzahl der Formen	36 Paare
4	Formkühlung	Durch versiegeltes Hochdruck-Kühlwasser
5	Luft- und Wasserläufer	Sorgen Sie für einen stabilen, qualitativ hochwertigen und effizienten Produktionsbetrieb.
6	Artikel inkl	200 mm (einschließlich Glockenblockform) * 1 Satz
		300 mm (einschließlich Glockenblockform) * 1 Satz
		400 mm (einschließlich Glockenblockform) * 1 Satz
		500 mm (einschließlich Glockenblockform) * 1 Satz
		600 mm (einschließlich Glockenblockform) * 1 Satz

Tags：

10-38mm Weiches PVC-Pulver in Extruder durchsichtige Gartenrohrschlauchmaschine von Neugestalteter Parallel-Zwei-Schraub-Extruder

Erhalten Sie besten Preis

Hohe Geschwindigkeit effizienter Betrieb 3''- 6''PVC-Rohr Produktionslinie mit HYZS80/156 Kegel Twin Screw Extruder

Erhalten Sie besten Preis

20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch

Erhalten Sie besten Preis

Senden Sie Ihre Anfrage direkt an uns

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

Doppelwandgewölbte Rohrstrangleitung

Produktionslinie für doppelwandige Wellrohren

200-600 mm Wellenrohr Produktionslinie

Doppelwandgewölbte Rohrstrangleitung

Produktionslinie für doppelwandige Wellrohren

200-600 mm Wellenrohr Produktionslinie

20 - 63mm gewölbtes Rohr, das Maschine/gewölbte Rohr-Maschine/gewölbte Rohr-Verdrängungs-Maschine herstellt

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

PVC-Flexible Soft Tube durchsichtige Gartenrohr 10-38mm Extrusionsmaschine Produktionslinie mit SJ75/30 Extruder

10-38mm/0.5-2inches Fiber geflochtenes PVC-Rohr Maschine Garten Schlauch Weiches PVC-Rohr Extrusionslinie

OD315mm-Rohr-Verdrängungs-Linie

OD160mm-Rohr-Verdrängungs-Linie

OD200mm PVC-Rohrherstellermaschine

10-38mm PVC-Faser-verstärkte Schlauchmaschine Zwei Schichten Weiches PVC & Eine Schicht Faser

20 - 63mm gewölbtes Rohr, das Maschine/gewölbte Rohr-Maschine/gewölbte Rohr-Verdrängungs-Maschine herstellt

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

PVC-Flexible Soft Tube durchsichtige Gartenrohr 10-38mm Extrusionsmaschine Produktionslinie mit SJ75/30 Extruder

10-38mm/0.5-2inches Fiber geflochtenes PVC-Rohr Maschine Garten Schlauch Weiches PVC-Rohr Extrusionslinie

10-38mm Weiches PVC-Pulver in Extruder durchsichtige Gartenrohrschlauchmaschine von Neugestalteter Parallel-Zwei-Schraub-Extruder

Hohe Geschwindigkeit effizienter Betrieb 3''- 6''PVC-Rohr Produktionslinie mit HYZS80/156 Kegel Twin Screw Extruder

20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch
