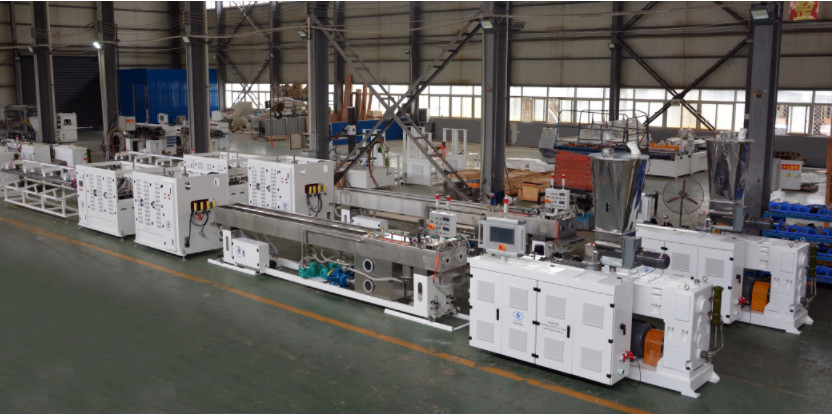

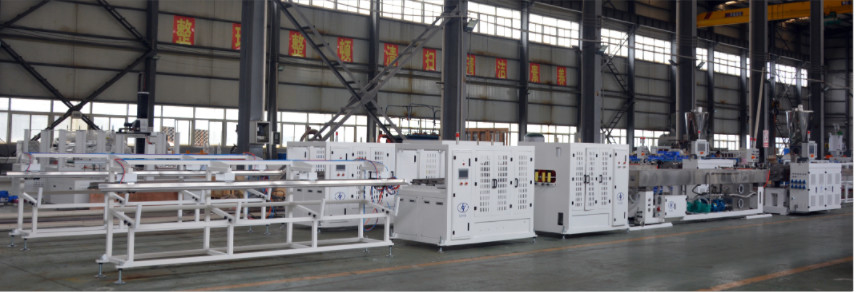

Name: 20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch
Brand: Shenzhen HYPET Co., Ltd.
SKU: 40-250 mm PVC-Rohr-Produktionslinie mit HYZS80/156
Price: 78500 USD
Availability: InStock

Zu Hause > produits > Kunststoffrohr-Verdrängungs-Linie >

20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch

Längere Lebensdauer PVC-Rohrmaschine

Einzelstation PVC-Rohr-Produktion

Maschine zur Herstellung von PVC-Rohren mit hoher Leistung

Herkunftsort:

China

Markenname:

Hypet

Zertifizierung:

ISO9001,CE

Modellnummer:

40-250 mm PVC-Rohr-Produktionslinie mit HYZS80/156

Kontakt mit uns

Bitte um ein Angebot

20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch

Einzelheiten zum Produkt

Hervorheben:

Längere Lebensdauer PVC-Rohrmaschine

Einzelstation PVC-Rohr-Produktion

Maschine zur Herstellung von PVC-Rohren mit hoher Leistung

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

USD 78500/set

Verpackung Informationen

Standardpaket für die Seebeförderung

Lieferzeit

45 bis 75 Tage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

Maschine zur Herstellung von PVC-Rohren mit einer Breite von 40-250 mm 50 Stück pro Jahr

Verwandte Produkte

Video

20 - 63mm gewölbtes Rohr, das Maschine/gewölbte Rohr-Maschine/gewölbte Rohr-Verdrängungs-Maschine herstellt

Erhalten Sie besten Preis

Anpassungsfähige HYPET-Doppelwand-Wallrohr-Extrusionsleitung 200-600 mm mit Installationsservice für Ingenieure

Erhalten Sie besten Preis

Video

PVC-Flexible Soft Tube durchsichtige Gartenrohr 10-38mm Extrusionsmaschine Produktionslinie mit SJ75/30 Extruder

Erhalten Sie besten Preis

Video

10-38mm/0.5-2inches Fiber geflochtenes PVC-Rohr Maschine Garten Schlauch Weiches PVC-Rohr Extrusionslinie

Erhalten Sie besten Preis

Kontakt mit uns

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

40-250mmPVC P- Ich weiß.PAusgabeLinie mit HYZS80/156 konischen Zwillingschrauben-Extruder mit Motor 55kw Leistung 500kg/h

A. Spezialität der PVC-Rohrleitung

USE	Artikel 1	Spezifikation
Eigenschaften	Hohe Leistung	500 kg/h bei hoher Geschwindigkeit
	Hohe Effizienz	Stabile Qualität, effizienter Betrieb machen hochqualifizierte
	Energieeinsparung	Es kann Energie um 20-30% durch Maschine und Software sparen.
	Intelligente KI-Steuerung	PLC + HYPET-Software zur automatischen Steuerung des Betriebs und zum Speichern jedes Formulierungsfalles.
Maschinendaten	Produkte	Warm- und Kaltrohr
	Rohstoffe	PVC-Pulver
	Ausgabe	300 bis 500 kg/h
	Produktionsgeschwindigkeit Max	5 m/min
	Produktdurchmesserbereich	40 bis 250 mm
Arbeitsbedingungen	Elektrische Energie	3 Phasen, 420 V +/- 10%, 50 Hz (andere sind erhältlich)
	Gesamtleistung	70 kW für die Anlageleistung, tatsächliche Betriebsleistung: 37 kW
	Kühlwasser	≤ 20°C; ≥0,3Mpa
	Druckwasser	> 0,3 m3/min, < 0,5 MPa
	Gesamtgrößen (LWH)	24000* 1600* 2500 mm
Maschine Allgemeine Erklärung	Mittelhöhe	1000 mm
	Betriebsrichtung	Von rechts nach links (andere können optional sein)
	Ausgabe	Die Leistung variiert je nach Material und Betriebsbedingungen.
	Technische Bemerkungen	Das Recht, die Spezifikation der Linie zu verbessern, bleibt bestehen, wenn Änderungen in Der Kunde wird nicht informiert.

B. Handelsartikel:

1Teile für die Hauptleitung:

USE	Hauptgegenstände	Qty
PVC-Rohrleitung von 40-250 mm mit ZS80/156 Extruder
1	HYZS80/156 konische Zwillingschraubschneidmaschine	1 Satz
2	Autolader im Federtyp für den Extruder	1 Satz
3	Die Kopf 40-63	1 Satz
4	Die Kopf 75-110	1 Satz
5	Die Kopf 160-250	1 Satz
6	Vakuumbehälter in 6 m	1 Satz
7	Sprühkühlbehälter	1 Satz
8	Abzug mit 4 Klauen, Servomotor	1 Satz
9	Planeten-Schneidmaschine mit Schrägmaschine	1 Satz
10	Stacker	1 Satz

C. Spezifikation der Maschine

1HYZS80/156Konische Zwillingschraubenauspresser

USE	Name der Teile	Spezifikation	Beschreibung
1	Ausdrücker	Extrudermodell	HYZS-80/156 konische Zwillingsschraube
		Ausgabe	450-550 kg/h für Rohr 250-330 kg/h für Profile und mehr
		Mittelhöhe	1060 mm
		Abmessung	3700 x 1400 x 2750 mm
		Gewicht	4100 kg
2	Schraub	Durchmesser	Ø80/156 mm
		Material	38CrMoAlA + spezielle Legierung
		Beenden Sie.	mit Stickstoff gefüllt (0,50 bis 0,70 mm Tiefe) und poliert
		Drehgeschwindigkeit	0~39 R/min
		Kern der Schraube	Automatische Temperaturregelung (Ölkühlung ist optional)
3 3	Fass	Fassstruktur	In zwei Teilen wird der vordere Teil mit einer speziellen Legierung versehen sein.
		Ein großer Teil des Fass	38CrMoAlA
		Vorderteil des Laufs	SKD11 mit Wärmebehandlung
		Innenveredelung	mit Stickstoff gefüllt (Tiefe 0,50 bis 0,70 mm)
4	Temperatur-/Druckwandler	Qualität	China bekannte Marke
		Struktur	Trennt sowohl Druck als auch Temperatur
		Kabel	Hoch isolierte Kabelleitung
		Bildschirm	Sowohl auf dem Monitor als auch auf dem Bildschirm
5	Heiz- und Kühlventilatoren	Heizungssteuerungsbereich	4 Zonen
		Heizung	Gegossenes Aluminium/Keramik
		Heizleistung	32 kW
		Kühlsystem	Lärmarme Fasskühlventilator
		Kühlleistung	0.55kw x1 Satz +0.37kw x 1 Satz/Flüssigkeitskühlung x 1 Satz
		Wasser/Ölkühlung	Eine Zone im vorderen Teil zur Wahl
		Wärmeisolierung	Spezielles isolierendes Material und Struktur zur Energieeinsparung.
6	HYPET Getriebe	Gehäusematerial	mit einem Gehalt an Stahl von mehr als 85 GHT
		Werkzeugmaterial	20CrMnTiA
		Ausrüstungsoberfläche	Verhärtet und mit hoher Präzision gemahlen
		Material der Achse	40Cr
		Öltemperatur	Steuerung durch zwei Systeme,
		Verdichter aus Gummi	Verwendetes Versiegelungsmittel aus importiertem Speckegummi
		Lagern	Eine berühmte und zuverlässige Marke.

7	Doppelschraube Dosierung Fütterungsanlage	Motoren für Versorgungsmaterialien	1.5 kW
		Geschwindigkeitsbereich	1-50 Umdrehungen pro Sekunde
		Pulverbrücke	Anti-Pulver-Brücke mit hohem Caco3
		Inverter	Typ Delta-Schwerlader
8	Vakuum-Entgasung mit Selektor	Vakuumgrad	-0,04 MPa
		Motorleistung	3 kw
		Vakuumbehälter	Leicht zu reinigen.
		Gerät zur automatischen Reinigung	Luftkontroll-Auto-Reinigungsvorrichtung für die Option.
9	Antriebsmotor	Wechselstrommotorleistung	55 kW in der Marke Siemens
9	Antriebsmotor	Steuerung für Wechselstromumrichter	Delta in schwerer Schrift

2 Autoloader im Federtyp für den Extruder

20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch 2

USE	Spezifikation	Beschreibung
1	Rohrdurchmesser	141 mm
2	Ausgangsleistung	5 M³/h
3	Volumen der Hopper	200 L
4	Motorleistung	2.2 kw

3 Druckkopf in 1 Druckgrad

USE	Artikel	Beschreibung
1	Die Kopf für 40-63	Für die Rohrgröße Ø40,Ø50,Ø63 mit Kalibratoren
2	Die Kopf für 75-110	Für die Rohrgröße Ø75,Ø90,Ø110 mit Kalibratoren
3	Die Kopf für 160-250	Für die Rohrgröße Ø160,Ø200,Ø250 mit Kalibratoren
4	Leistung für 40-63	Maximal 90 bis 150 kg/h
5	Ausgabe für 75-110	Höchstgewicht 210-450 kg/h
6	Leistung für 160-250	Maximal 480 bis 500 kg/h
7	Stärke des Rohres	Nach Kundenwünschen
8	Die Durchflussoberfläche	mit einer Breite von nicht mehr als 15 mm
9	Material des Druckkopfes	40Cr mit guter Wärmebehandlung
10	Schmelzdruck/Temp	Ausgestattet mit Schmelzpresse/Temp
11	Heizungstyp	Keramikheizung mit SS304-Beschichtung
12	Material für die Kalibrierung	Messing H65 und Härte-Glanzpolster
13	Einrichtung für Leuchtrohre	Starke Wasserkühlvorrichtung vor dem Kalibrator

4 Vakuumbehälter in 6000 mm

1	Vakuum Behälter	Material	mit einer Breite von mehr als 600 mm
		Länge	1500+4500 mm
		Mittelhöhe	1000 mm
		Dia. Reichweite	40 bis 250 mm
		Anzahl der Rohre	1 Rohr
		Kraft der beweglichen Motoren	00,75 kW
		Bewegungsbereich vorne und hinten	700 mm
		Anpassung nach oben und unten	100 mm
		Linke und rechte Einstellung	50 mm
		Abdeckung oben	Aluminiumlegierung
2	Düsen-Sprühsystem	Anzahl der Düsen	mit einer Dicke von nicht mehr als 20 cm
		Nummern von Wassersprührohren	4 Stück
		Typ der Düse	Atomisierte Intensivkühlung
		Sprühen des Mundes	G1
		Rohrhalter	Stütze mit festem Getriebe
3	Wassertemperatur und Wasserstandsregelung	Wassertemperaturregelung	Automatische Ventilsteuerung
		Wasserstandsregelung	Schließschleifsystem mit schwimmender Kugel
		Drucksicherheit	Sicherheitsventil installiert

4	Wasserfilter	Filter	2 Sätze in G2 with mit Durchgang
		Filter reinigen	Durch die Durchgangsleitung zur Reinigung des Filters
		Vakuumzyklone	Ja, mit ihm.
		Funktion der Stille	Schalldämpfer
5	Vakuumpumpe	Leistung des Vakuumpumpenmotors	4 kW x 2 Sätze
		Typ der Pumpe	Rundplattentechnik von Siemens
		Andere	Geräuscharm
		Vakuumabsaugdüse	Zwei Tore auf jeder Seite des Tanks
6	Wasserpumpe	Größe der Wasserleitung	G1
		Ausgangsrohrgröße	G2
		Wasserpumpenmotorleistung	4 kw x 2 Sätze

5 Sprühkühlbehälter in 6000 mm

USE	Spezifikation	Beschreibung
1	Rohrbereich	Ø40-250 mm
2	Länge der Vakuumbox	6,000 mm
3	Bauwesen	Sprühmethode
4	Wasserpumpenleistung	5.5 kw x 1 Satz
5	Nummer der Düse	168 Stück
6	Nummer des Filters	1 Satz
7	Zahl der Bypass-Tests	1 Satz
8	Wege zur Wasserstandsregelung	Schwimmbad
9	Abdeckungsmaterial	Aluminiumlegierte Platte
10	Material	mit einer Breite von mehr als 600 mm
11	Wassertemperaturregelung	Automatisches Regelklappe
12	Eingangsrohr	G1
13	Ausgangsrohr	G2

6 Abziehen mit 4 Klauen

Spezifikation	Beschreibung
Rohrdurchmesser	Ø40-250 mm
Mittelhöhe	1000 mm
Anzahl der Raupen	4 Krallen
Verteilung der Raupen	Viereckverteilung
Kontrolle der oberen Raupen	Steuerung durch Zylinder an jeder Seite der Kette
Zylindernummer	4 Stück
Bodenraupenbekämpfung	Auf- und Absteuerung mit Motor
Fahrmethode	mit einer Breite von mehr als 20 mm
Breite des Gummiblocks	74 mm
Wirkliche Traktionslänge	2000 mm
Fahrgeschwindigkeit	0.1 bis 7 m/min
Getriebe	Motor mit starker Schraubgetriebe
Typ des Motors	Servomotor
Motorleistung	1.1 kw x 4 Sätze
Zugkraft	30,000 N
Messsystem	Durch Encoder
Einstellungsmodus	Pneumatisch
Druck auf das Rohr	mit einer Breite von mehr als 50 mm
Lage der Raupen nach unten	Festgestellt
Luftdruck	0.4-0.6Mpa

7Planeten cvollständigmit Schrägfläche

Spezifikation	Beschreibung
Rohrdurchmesserbereich	Ø40-250 mm
Schnittdicke	25 mm
Schneidgeschwindigkeit	6 m/min
Form der Klinge	Zersplittern
Weggeschnitten	Planeten
Futterweg	Hydraulik
Klemmweg	Aluminium
Folgen Modus	Pneumatisch
Steuerungssystem	PLC-Automatiksteuerung

8 Stacker

20-63/110/160/250mm Einzelstation PVC Rohrmachmaschine Produktionslinie Hohe Leistung längere Lebensdauer niedrigerer Verbrauch 10

USE	Name der Teile	Spezifikation	Beschreibung
1	Stacker	Tilt-Tisch	mit einer Leistung von mehr als 1000 W
		Nennlänge	4 bis 5 mtr
		Rohrgrößen	40 bis 250 mm
		Material des Absturzschirms	MS starre Struktur aus Stahl
